Calderas de gas .

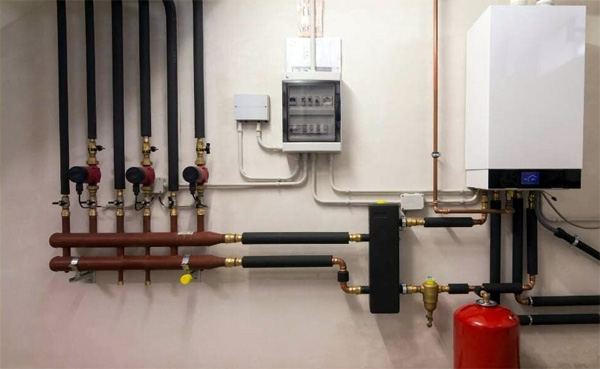

Caldera estanca

Siempre lleva la salida de humos metálica, normalmente de aluminio, ya sea pintado de color blanco o sin pintar. Al ser una caldera de cámara estanca necesita dos tubos: uno que aspira aire del exterior limpio para llevarlo hacia la caldera y otro que evacua al exterior los humos que produce la caldera al quemar.

La salida de humos para calderas de gas estancas y bajas emisiones de óxido de nitrógeno (NOX) puede ser coaxial (de salida vertical u horizontal) o de doble flujo:

· Instalación Coaxial

La instalación coaxial consta de un tubo dentro de otro, normalmente de 60 mm de diámetro el tubo interior y 100 mm de diámetro el exterior. El tubo interior es el encargado de evacuar los gases, mientras que el espacio que queda entre un tubo y otro se encarga de suministrar aire limpio a la caldera.

Lo más importante en este tipo de salida de humos es la distancia total: en el mejor de los casos, no suele ser más de 6 m en total, aunque hay modelos de caldera que no llegan más allá de 4 m.

Dentro de la salida coaxial puede haber dos posibles tipos de instalación:

Instalación coaxial de salida vertical

Este tipo de salida de humos se caracteriza por salir en posición vertical de la caldera. Su instalación es adecuada para pisos y casas donde la caldera está justo debajo de donde llega la chimenea y se puede conectar directamente.

Siempre que se use esta instalación es recomendable poner un accesorio llamado “recogida de condensados” para que, en caso de lluvia o de que exista un poco de condensación en la chimenea, evite que el agua entre en la caldera.

Para impedir suciedades se pueden colocar embellecedores para la parte superior del tubo que bloquean la entrada de suciedad, pájaros y lluvia. Es muy recomendable poner embellecedores en la instalación.

Instalación coaxial de salida horizontal Como en el modelo anterior, este tipo de salida de humos lleva dos tubos, uno dentro de otro y la distancia máxima que va a poder alcanzar con una caldera de gas estanca es de unos 6 m (consultar siempre las características de la caldera).

Se diferencia de la anterior porque sale de la caldera hacia un lado y se instala siempre que la chimenea tenga que conducirse al exterior por la pared. Si vas a poner este tipo de salida de humos, recuerda que necesita tener pendiente hacia fuera, para evitar que el agua producida en la condensación o de la lluvia pueda entrar en el tubo.

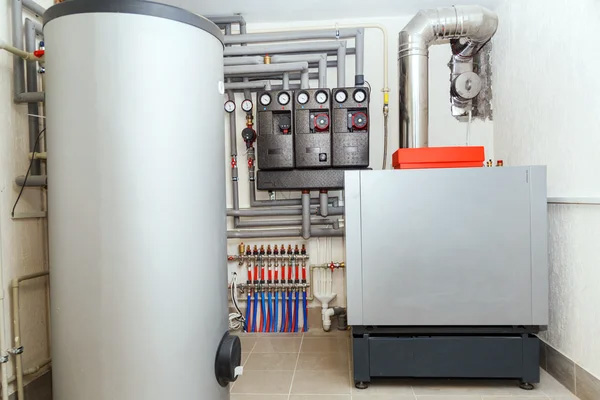

Caldera de condensación

Se diferencia de la anterior porque sale de la caldera hacia un lado y se instala siempre que la chimenea tenga que conducirse al exterior por la pared. Si vas a poner este tipo de salida de humos, recuerda que necesita tener pendiente hacia fuera, para evitar que el agua producida en la condensación o de la lluvia pueda entrar en el tubo.

Se diferencia de la anterior, ya que el humo sale a menos temperatura, por este motivo condensa y hace que un flujo de agua retorne hacia la caldera. Esta caldera viene preparada para este flujo de agua y no es necesario instalar una recogida de condensados como pasa con las calderas tradicionales.

Hay que tener presente que para instalar una caldera de condensación se precisa de una toma de desagüe cerca de la caldera para que pueda ir evacuando agua constantemente.

Hay tres posibles tipos de salidas de humos para las calderas de gas a condensación:

Salida de humos vertical coaxial C

omo ya hemos visto, la salida de humos vertical se caracteriza por salir directamente de la caldera hacia arriba. Sin embargo, con la caldera de condensación no es necesario instalar una recogida de condensados, ya que está preparada para que le entre agua.

Otra de las principales diferencias es que el material del tubo es polipropileno. Al no sacar los gases tan calientes como las otras calderas, no necesita tubos metálicos, pero sí un plástico capaz de aguantar el agua corrosiva creada por la condensación.

Las medidas habituales de la salida de humo de una caldera de condensación son 60 mm de diámetro interior y 100 mm de diámetro exterior.

Salida de humos horizontal coaxial

También consta de dos tubos, uno dentro de otro, pero en este caso la inclinación debe dirigirse hacia la caldera para que pueda recoger el agua de la condensación y la evacúe por el desagüe incorporado. Los tubos son de polipropileno.

Salida de humos con doble tubo

Consta de dos tubos de polipropileno de 80 mm que permiten a la caldera evacuar gases a mucha más distancia que con una salida de humos coaxial. El tubo de evacuación de gases siempre tiene que tener pendiente hacia la caldera, para que esta recoja el agua de la condensación.
